電動調節高溫蝶閥結構簡單，動作靈敏，流通量大，易于維護，工作性能可靠，內襯特制耐高溫材料不，外端有滾動軸承及潤滑系統，它能工巧匠通過曲柄、帶動閥軸、蝶板旋轉、達到調介質流量的目的，所以電動調節高溫蝶閥廣泛用于建材、冶金、礦山、電力等工作生產過中用于自動控制或遠程控制管路中的流量。
技術參數
| 公稱壓力 | 0.01MPa | |
| 殼體試驗壓力 | 0.015MPa | |
| 適用溫度 | 450～650℃，650～1000℃ | |
| 適用介質 | 含塵氣體 | |
| 泄漏率 | ＜1.5% | |
| 閥門啟閉速度 | DKJ | 25秒/90° |
| DMR | 35.7秒/90° | |
| 輸入信息（直流） | Ⅱ型0-10mAⅢ型4-20mA | |
| 輸出通道 | 3個 | |
| 輸入電阻 | Ⅱ型200ΩⅢ型250Ω | |
| 電源電壓 | DKJ | 單相220V/50Hz |
| DMR | 三相380V/50Hz | |
| 介質流速 | ≤25m/s | |
|

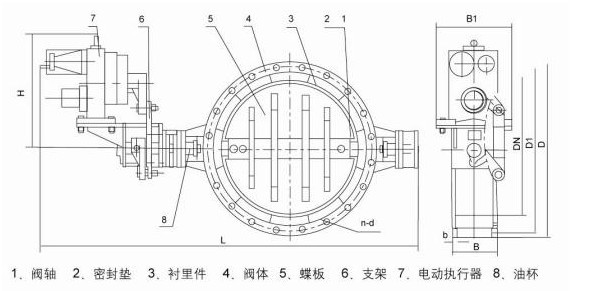

DN |
D1 |
D |
B |
B1 |
L1 |
L2 |
L |
H |
B |
N-d |
執行器 |
轉矩(Nm) |
重量(Kg) |
|
150 |
450 |
500 |
160 |
245 |
360 |
600 |
1381 |
350 |
10 |
8-φ14 |
DKJ2100 |
100 |
220 |
|
200 |
505 |
550 |
385 |
625 |
1431 |
12 |
310 |
||||||
|
250 |
560 |
605 |
410 |
650 |
1481 |
12-φ18 |
420 |
||||||
|
300 |
605 |
650 |
180 |
300 |
505 |
765 |
1781 |
390 |
DKJ3100 |
250 |
520 |
||
|
35 |
660 |
705 |
535 |
795 |
1841 |
650 |
|||||||
|
400 |
705 |
755 |
200 |
560 |
820 |
1891 |
16-φ18 |
804 |
|||||
|
450 |
765 |
805 |
585 |
845 |
1941 |
1038 |
|||||||
|
500 |
805 |
853 |
220 |
365 |
610 |
890 |
2086 |
486 |
14 |
20-φ18 |
DKJ4100 |
600 |
1287 |
|
600 |
955 |
1005 |
660 |
940 |
2186 |
1586 |
|||||||
|
700 |
1045 |
1100 |
240 |
710 |
990 |
2286 |
1894 |
||||||
|
800 |
1145 |
1200 |
420 |
760 |
1060 |
2570 |
570 |
24-φ18 |
DKJ5100 |
1600 |
2281 |
||
|
900 |
1245 |
1300 |
260 |
810 |
1110 |
2670 |
2573 |
||||||
|
1000 |
1350 |
1405 |
860 |
1160 |
2770 |
16 |
28-φ24 |
2870 |
|||||
|
1100 |
1450 |
1510 |
910 |
1210 |
2870 |
2995 |
|||||||
|
1200 |
1732 |
1792 |
280 |
450 |
960 |
1280 |
3070 |
594 |
32-φ24 |
DKJ6100A |
2500 |
3147 |
|
|
1300 |
1830 |
1890 |
1010 |
1330 |
3170 |
3470 |
|||||||
|
1400 |
1930 |
1990 |
300 |
1060 |
1380 |
3270 |
36-φ24 |
3673 |
|||||
|
1500 |
2030 |
2090 |
1110 |
1430 |
3370 |
3875 |
|||||||
|
1600 |
2130 |
2195 |
320 |
1160 |
1480 |
3470 |
22 |
40-φ24 |
4072 |
||||
|
1700 |
2230 |
2295 |
1210 |
1530 |
3570 |
4270 |
|||||||
|
1800 |
2330 |
2395 |
340 |
480 |
1260 |
1600 |
3725 |
670 |
44-φ24 |
DKJ6100 |
4000 |
4481 |
|
|
1900 |
2430 |
2500 |
1310 |
1650 |
3825 |
4705 |
|||||||
|
2000 |
2535 |
2600 |
360 |
1360 |
1700 |
3925 |
48-φ24 |
5050 |
|||||
|
2100 |
2630 |
2700 |
1410 |
1750 |
4025 |
5300 |
|||||||
|
2200 |
2740 |
2810 |
380 |
580 |
1460 |
1820 |
4282 |
833 |
24 |
52-φ27 |
DKJ7100 |
6000 |
5605 |
|
2300 |
2840 |
2910 |
1510 |
1870 |
4382 |
5912 |
|||||||
|
2400 |
2950 |
3020 |
400 |
1560 |
1920 |
4482 |
6204 |
||||||
|
2500 |
3060 |
3130 |
1610 |
1970 |
4582 |
6512 |
